水田止水機「田門」 取り付け方法


(A)U字溝の溝に取り付ける場合
1.
まず、水路の水を止め、「田門」を取り付ける個所(溝部および底の面)の砂・ドロ等を除去してください。
除去が終わったらしっかり乾燥させてください。(濡れていると接着剤が付きません。)

(強制乾燥させるにはホームセンター等に売っているカセット式バーナーを使用すると便利です。)

水田止水機「田門」 取付方法1

2.
「田門」本体の幅調整板を固定するM6ネジをゆるめてください。
次に「田門」をU字溝の溝に入れ、幅調整板をU字溝側面に当たるまで左右いっぱいに広げ、M6ネジを締め付け幅調整板を固定してください。



水田止水機「田門」 取付方法2

3.
次に「田門」を取り出し、添付されている接着剤(シリコン)を、幅調整板と「田門」本体の合わさり部へ塗布してください。
(尚、ホームセンター等で売っている「接着剤押し出しガン」を使用すると、簡単に接着剤を塗布できます。)



水田止水機「田門」 取付方法3

4.
U字溝の溝内の水分や汚れを取り、溝内及び底面に接着剤を図のように十分塗布してください。



水田止水機「田門」 取付方法4

5.
接着剤の塗布が終了しましたら、「田門」をU字溝の溝部へ溝の底面に付くまで入れてください。また、接着剤の少ないところは、裏側(水田側)より接着剤を補充してください。



水田止水機「田門」 取付方法5

(B)VU150管へ取り付ける場合 (S40-01、MSH-01、SD40-01、MSDB-01)
1.

すでにVU管が配管されており、そのVU管に取り付ける場合は、右図のようにゲート口へ接着剤を十分付け、VU管(VU150)へ圧入してください。
尚、VU管の接合部の汚れはしっかりとり、十分に乾燥させてください。

また更に、アンカーボルト等にて固定してください。



水田止水機「田門」 VU150管への取付方法1
  VU管を使用しての取り付けは、右図のように「田門」のゲート口へVU管を圧入し、セメントまたは土等でしっかり固定してください。
水田止水機「田門」 VU150管への取付方法2

(C)その他の取り付け
接着剤での取り付けが不可能の場合は、セメントで取り付ければほとんどの場所に対応可能です。
セメントは水を入れて練るだけのものが市販されていますので、それを使うと便利です。
(D)自動止水式「田門」の取り付け

「田門」本体は(A)〜(C)の取り付け方法で取り付けてください。

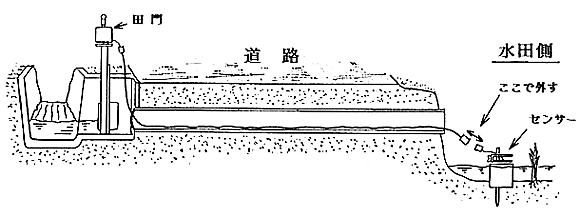

水位センサーの取り付けは、水位センサーを水田に設置し、センサーコードで「田門」本体と水位センサーを接続します。
(尚、水路が道を隔てた反対側にある場合も、センサー用コードを管の中に通し、センサー用コードを延長すれば取り付け可能です。(100mまで)

水田止水機「田門」自動止水式の取付方法
