水田排水用ゲート「みはり」製造の三田精機



みはり トップ みはり 排水セット みはり 排水桝取付タイプ
コンクリート排水桝 内付けタイプ コンクリート排水桝 外付けタイプ



水田排水用ゲート

みはり「排水桝取付タイプ」

排水桝内付けタイプ (溝部取付仕様)
底排水可能!
取付幅調整可能!

○ 排水桝板溝幅230〜345oに取り付け可能
○ 水田の水位調節が自在
○ 底排水も可能
○ 取り付けが簡単

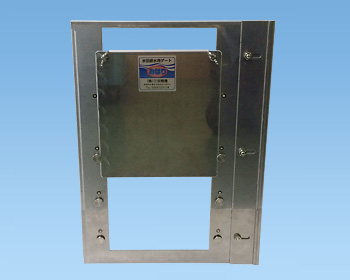

水田排水用ゲート「みはり」 排水桝内付けタイプ AK-UT300



排水桝内付けタイプ 寸法図



型式 排水桝
外寸法
(A)調整巾 (B)水位調節口・
底排水口
希望小売価格
AK−UT300
300mmタイプ
228〜243mm
129mm

¥18,000-
(税込¥19,800-)

AK−UT320 320mmタイプ 243〜258mm 144mm ¥18,000-
(税込¥19,800-)
AK−UT350 350mmタイプ 274〜290mm 166mm ¥19,000-
(税込¥20,900-)
AK−UT400 400mmタイプ 326〜342mm 166mm ¥20,000-
(税込¥22,000-)
付属品 : 取付用接着剤



【配置図】

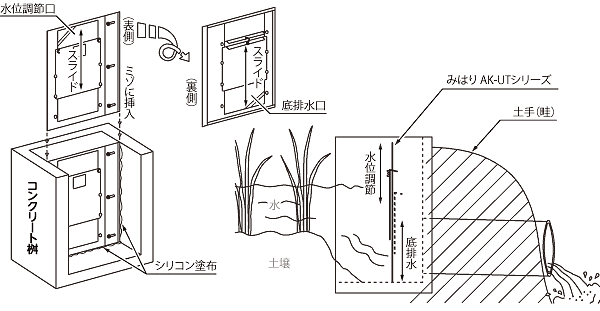

排水桝内付けタイプ 配置図
排水桝への取り付け例
取り付け前 水位調節時   底排水時
取り付け前   水位調節時

底排水時

排水桝外付けタイプ
底排水可能!
取付幅調整可能!

○ 排水桝外幅310〜405oに取り付け可能
○ 水田の水位調節が自在
○ 底排水も可能
○ 取り付けが簡単

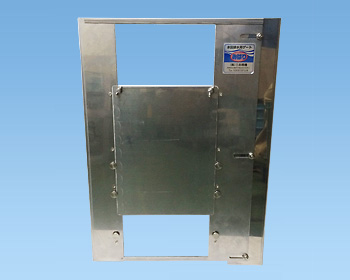

水田排水用ゲート「みはり」 排水桝取付タイプ AK-350

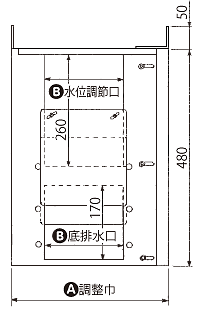

排水桝外付けタイプ 寸法図



型式 排水桝
外寸法
(A)調整巾 (B)水位調節口・
底排水口
希望小売価格
AK-300SH
(300〜320)mm
タイプ
310〜335mm
175mm

¥21,500-
(税込¥23,650-)

AK-350SH 350mmタイプ 335〜355mm 175mm ¥22,000-
(税込¥24,200-)
AK-400SH 400mmタイプ 385〜405mm 175mm ¥22,500-
(税込¥24,750-)
付属品 : 取付用接着剤



【配置図】

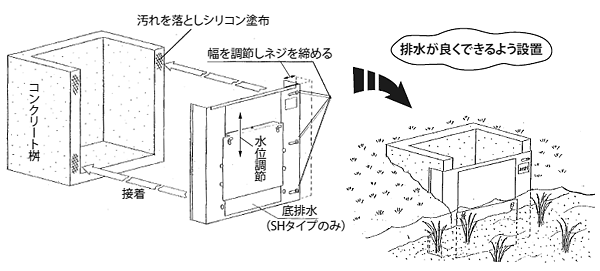

水田排水用ゲート「みはり」 排水桝取付タイプ配置図
排水桝への取り付け例
取り付け前 水位調節時   底排水時
取り付け前   水位調節時

底排水時



水田排水用ゲート「みはり」のお求め・ご要望は、

お近くのクボタ様、または当社へ

◎長野県内はお近くの農機具販売店でも扱っております。

適合するサイズがない場合は、ご相談ください。
